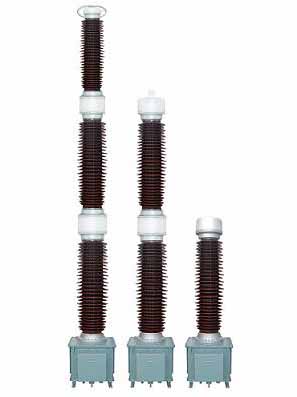

電容式電壓互感器

發布時間:2020-07-24 10:19:10來源:錫容電力電器點擊:5236

電容式電壓互感器的簡介

 電容式電壓互感器是由串聯電容器抽取電壓,再經變壓器變壓作為表計、繼電保護等的電壓源的電壓互感器,電容式電壓互感器還可以將載波頻率耦合到輸電線用于長途通信、遠方測量、選擇性的線路高頻保護、遙控、電傳打字等。因此和常規的電磁式電壓互感器相比,電容式電壓互感器器除可防止因電壓互感器鐵芯飽和引起鐵磁諧振外,在經濟和安全上還有很多優越之處。

電容式電壓互感器主要由電容分壓器和中壓變壓器組成。電容分壓器由瓷套和裝在其中的若干串聯電容器組成,瓷套內充滿保持0.1MPa正壓的絕緣油,并用鋼制波紋管平衡不同環境以保持油壓,電容分壓可用作耦合電容器連接載波裝置。中壓變壓器由裝在密封油箱內的變壓器,補償電抗器和阻尼裝置組成,油箱頂部的空間充氮。一次繞組分為主繞組和微調繞組,一次側和一次繞組間串聯一個低損耗電抗器。由于電容式電壓互感器的非線性阻抗和固有的電容有時會在電容式電壓互感器內引起鐵磁諧振,因而用阻尼裝置抑制諧振,阻尼裝置由電阻和電抗器組成,跨接在二次繞組上,正常情況下阻尼裝置有很高的阻抗,當鐵磁諧振引起過電壓,在中壓變壓器受到影響前,電抗器已經飽和了只剩電阻負載,使振蕩能量很快被降低。



  電容式電壓互感器的主要參數及性能

1.2.1額定電壓及精度等級

額定一次電壓(KV)

35/

66/

110/

220/

330/

500/

主二次繞組額定電壓(V)

100/

100/

100/

100/

100/

100/

剩余繞組額定電壓(V)

100/3

100/3

100

100

100

100

1.2.2運行頻率及相應精度等級

準確級次

0.2

0.5

3.0

3P

6P

工作條件

頻率(%)

99~101

96~102

電壓(%)

80~120

5~f

負載(%)

25~100

負載功率因數

0.8(滯后)

變比誤差(%)

±0.2

±0.5

±3.0

±3.0

±6.0

相角差(分)

±10

±20



±120

±120

注:表中f的值為:(1)中性點有效接地系統:f=150

   (2) 中性點非有效接地系統:f=190

1.2.3主要電氣性能

1.2.3.1產品能在1.2UN下長期運行,能在1.5UN下運行30S(中性點有效接地系統;或在1.9UN下運行8小時(中性點非有效接地系統)。

1.2.3.2電容分壓器的電容允許偏差-5%~+5%,分壓比的允許偏差±5%。

1.2.3.3電容分壓器的介質損失角正切值tgδ≤0.10%,局部放電量不超過5PC,CVT整體局放不超過10PC。

1.2.3.4CVT的中間變壓器繞組聯接為:I/I/I/I-12-12-12(3個二次繞組)

    I/I/I-12-12(2個二次繞組)

1.2.3.5CVT對地雜散電容小于(300+0.05CN)pF,雜電導不超過50 US;

1.2.3.6鐵磁諧振

   由于電容式電壓互感器是由非線性電感和電容器組成的,在某些條件下,如操作沖擊過電壓、雷電沖擊過電壓或二次回路存在間歇性短路現象時,它自身可能產生鐵磁諧振。為了抑制電磁諧振,在CVT的二次側接有阻尼器,保護型CVT采用電阻型阻尼器,其他型號的CVT采用速飽和阻尼器,速飽和阻尼器由速飽和電抗器和電阻串聯而成。鐵磁諧振中產生的各種過電壓在使中間變壓器飽和前,首先使阻尼器飽和,從而將諧振過電壓的能量消耗在阻尼器是,達到消諧目的。本公司的電容式電壓互感器在0~1.5UN下或0~1.95UN下能完全滿足GB/T4703及IEC186所規定的鐵磁諧振的要求。

1.2.3.7

    瞬間響應定義為CVT的一次側短路后,在一個周波后,其二次電壓的殘貿分量。本公司生產的CVT其瞬間變響應指標為:一次側短路后一個周波內二次側剩余電壓可降至端路前電壓峰值的5%以下。

該產品用于交流電力系統中,接到線與地之間,為測量,保護和控制裝置提供單相低壓電,產品符合GB4703標準。
